CynnyrchDysgrif
Mae'r GSEM{0}}W10 yn system Offer Arolygu Electromagnetig cenhedlaeth nesaf sydd wedi'i dylunio ar gyfer archwilio geoffisegol manwl uchel mewn amgylcheddau cymhleth. Wedi'i ddatblygu gan RanCheng Machinery mewn cydweithrediad â Phrifysgol Central South, mae'n integreiddio caffael data dosbarthedig, rhwydweithio diwifr, a phrosesu signal uwch.
Mae'r Offer Arolwg Electromagnetig hwn wedi'i beiriannu ar gyfer arolygon MT, AMT, CSAMT, a SIP, gan ddarparu perfformiad sefydlog, defnydd hyblyg, a chasglu data ar raddfa fawr yn effeithlon. Mae'n arbennig o addas ar gyfer tir mynyddig ac ardaloedd archwilio anghysbell lle mae systemau traddodiadol yn wynebu cyfyngiadau gweithredol.
TechnegolParamedrau
|
Eitem |
gwesteiwr AMT |
gwesteiwr MT |
|
Nifer y sianeli |
5 (Ex, Ey, Hx, Hy, Hz) |
5 (Ex, Ey, Hx, Hy, Hz) |
|
Lled band |
1Hz ~ 10kHz |
DC ~ 1kHz |
|
Ennill |
0.1,1,3,9 dewisol |
Modd MT 0.1,1,16, 64 |
|
Cywirdeb cydamseru GPS |
30ns |
30ns |
|
Rhif did ADC |
32-did |
32-did |
|
Cyfanswm ystod deinamig |
160dB |
160dB |
|
Defnydd{0}}pŵer peiriant sengl |
＜2.5W |
＜2.5W |
|
Amlder samplu |
150Hz/2400Hz/24000Hz |
15Hz/150Hz/2400Hz |
|
Dull caffael |
Casgliad cyfochrog o 3 band amledd, yn cefnogi -hidlo digidol amser real |
Casgliad cyfochrog o 3 band amledd, yn cefnogi -hidlo digidol amser real |
|
Cysylltiad |
Cefnogi mesur a rheolaeth Ethernet a WiFi |
Cefnogi mesur a rheolaeth Ethernet a WiFi |
|
Cyflenwad pŵer |
Yn cefnogi cyflenwad pŵer banc pŵer cyffredinol |
Yn cefnogi cyflenwad pŵer banc pŵer cyffredinol |
|
Eitem |
Paramedrau |
|
Foltedd Uchaf |
1000V (2000V, 3000V, 4000V, angen cyswllt cyfresol dewisol) |
|
Uchafswm Cyfredol |
3 ~ 250A Dewisol |
|
Cyfansawdd |
Cefnogi Cyfresol a Chyfochrog |
|
Amlder |
1/8192-8192Hz |
|
Ton Trosglwyddydd |
Parth Amser Cymorth Rhaglenadwy a Pharth Amlder |
|
Cywirdeb Sync GPS |
+30ns |
|
Cyswllt |
Wi{0}}Fi, ZigBee (uchafswm i 1.6km), Rhyngrwyd |
|
Tymheredd Gweithredu |
-40 gradd ~ 60 gradd |
|
Eitem |
CMS-01 |
CMS-04 |
|
Amrediad amlder |
0.0001 Hz ~ 10 kHz |
0.1 Hz ~ 20 kHz |
|
Sensitifrwydd allbwn |
0.2 V /(nTxHz) f Llai na neu hafal i 4 Hz |
0.001 V /(nTxHz) f Llai na neu'n hafal i 20 Hz |
|
Pwysau |
8.5 kg |
3.0 kg |
|
Dimensiynau |
hyd 1250 mm, diamedr 75 mm |
hyd 760 mm, diame ter 63 mm |
|
Defnydd pŵer |
800 mW |
800 mW |
|
Tymheredd gweithio |
-35 gradd ~ 70 gradd |
-35 gradd ~ 70 gradd |
Swyddogaethau Craidd Offer Arolygu Electromagnetig
Mae Offer Arolygu Electromagnetig GSEM-W10 yn darparu llif gwaith cyflawn o gaffael data i ddehongli:
Caffael-tonffurf llawn o signalau electromagnetig a gwrthedd
Sbectrwm amlder a dadansoddiad cydberthynas
Ystadegau ansawdd data awtomataidd a chynhyrchu adroddiadau
Cyfrifiant cyfochrog cyflym o baramedrau rhwystriant
Gwerthuso ymateb offeryn a graddnodi system
Delweddu cromlin ar gyfer-dehongli maes amser real
Amser parhaus-monitro a dadansoddi cyfres
Gwirio pwynt gwirio a chyfrifo gwallau cysondeb
Mae'r galluoedd hyn yn galluogi'r Offer Arolygu Electromagnetig hwn i ddarparu data is-wyneb cywir a dibynadwy.
Offer Arolwg Electromagnetig traddodiadol yn erbyn GSEM-W10
| Nodwedd | Systemau MT Traddodiadol | Datrysiad GSEM-W10 |
| Pwysau Offer | Trwm a feichus | Ysgafn a chludadwy |
| Cyflenwad Pŵer | Batris mewnol, anodd ar gyfer trafnidiaeth awyr | Pŵer 5V safonol, hawdd ei gludo |
| Defnydd Maes | Llafur-dwys, effeithlonrwydd isel mewn mynyddoedd | Gall gweithredwr sengl reoli 200+ dyfeisiau trwy ZigBee |
| Ansawdd Signal | Lefelau sŵn uwch | Mwyhaduron sŵn isel-ac ADCs cydraniad uchel (5 nV/√Hz) |
| Prosesu Data | Mae angen dewis a llyfnu pwyntiau â llaw | Prosesu DSP amser real gydag allbynnau aml-amledd ac amcangyfrif rhwystriant AI- â chymorth |

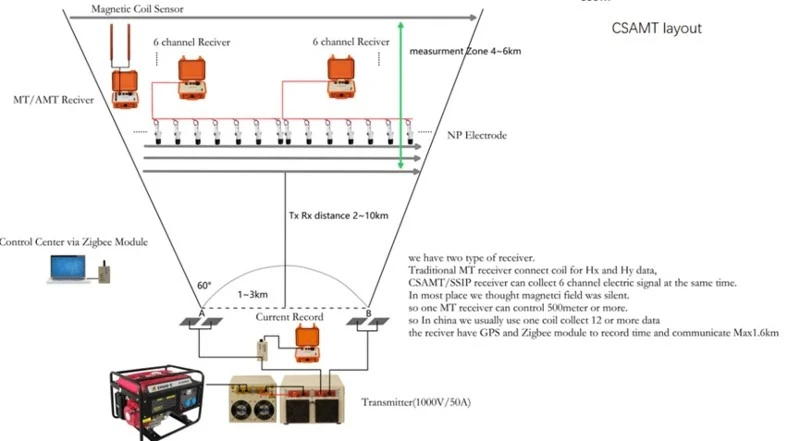

Cynllun Defnyddio
Mae Offer Arolygu Electromagnetig GSEM-W10 yn cefnogi ffurfweddiadau arolwg lluosog:
- Traws-dyluniad gorsaf ar gyfer arolygon MT ac AMT
- -Trefniant ffynhonnell wedi'i reoli ar gyfer rhaglenni CSAMT
- Hunan{0}}di-wifr yn trefnu rhwydweithio gorsaf ar gyfer defnydd dosranedig
Mae'r cyfluniadau hyn yn caniatáu addasu hyblyg i amodau tir ac amcanion arolwg, yn enwedig mewn ardaloedd archwilio mawr neu arw.
Astudiaeth Achos Maes
Mewn prosiect archwilio cromite, defnyddiwyd Offer Arolwg Electromagnetig GSEM-W10 ar gyfer caffael data AMT dwysedd uchel ar draws ardal arolwg eang.
Roedd y system yn galluogi delweddu gwrthedd manwl o strwythurau dan yr wyneb, gan helpu i nodi anghysondebau allweddol a chefnogi penderfyniadau drilio. Fe wnaeth ei allu dosbarthu dosranedig wella effeithlonrwydd arolygon yn sylweddol a lleihau gofynion llafur maes.
